線槽橋架安裝方法詳解

　　一，線槽、橋架安裝：

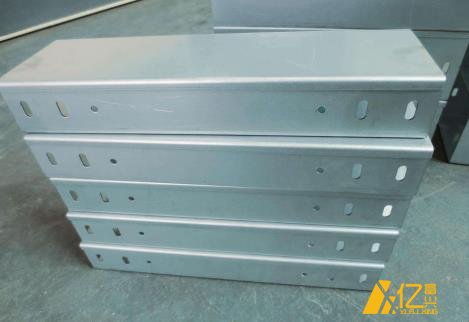

　　1、線槽、橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全。

　　2、線槽、橋架的接口應平整，連接可采用內連接或外連接，接縫處應緊密平直，連接板兩端不少于2個防松螺帽或防松墊圈的連接固定螺栓，螺母置于線槽外側。非鍍鋅金屬線槽、橋架連接板的兩端應有跨接線，跨接線為截面積不小于4mm2的銅芯軟導線(橋架可用硬導線)。線槽蓋裝上后應平直，無翹角，出線口的位置準確。 　

　　3、線槽、橋架交叉、轉彎、丁字連接時，應采用單通、二通、三通，四通或平面二通、平面三通等進行變通連接，導線接頭處應設置接線盒或將導線接頭放在電氣器具內。

　　4、線槽與盒、箱柜等連接時，進線和出線口等處應采用抱腳或翻邊連接，并用螺絲緊固，末端應加裝封堵。

　　5、線槽、橋架的所有非帶電部分的鐵件均應相互連接和跨接，使之為一個連續導體，并做好整體接地，金屬線槽、橋架不作設備的接地導體，當設計無要求時，金屬線槽、橋架全長不少于2處與接地(接零)干線連接。

　　6、線槽、橋架過墻或樓板孔洞時，四周應留50-100mm縫隙，接防火分區用防火材料封堵。

　　7、在吊頂內敷設時，如果吊頂無法上人時，應留有檢修孔。

　　8、線槽、橋架經過建筑物的變形縫(伸縮縫、沉降縫)時，應斷開，用內連接板搭接，不需固定。保護地線和槽內導線均應有補償裕量。

　　二、線槽內保護地線安裝：

　　1， 保護地線應根據設計圖要求敷設在線槽內一側，接地處螺絲直徑不應小于6mm;并且需要加平墊和彈墊圈，用螺母壓接牢固。

　　2、線槽內配線要求：線槽內配線前應清除線槽內的積水和污物。

　　3、在同一線槽內(包括絕緣層在內)的導線截面積總和應該不超過內部截面積的40%。

　　4、線槽口向下配線時，應將分支導線分別用尼龍綁扎帶綁扎成束，并固定在線槽底板上，以防導線下墜。

　　5、導線較多時，除采用導線外皮顏色區分相序外，也可利用在導線
