鍍鋅線槽支架、吊架安裝要求

　　鍍鋅線槽支架與吊架安裝要求

　　一、支架與吊架安裝要求：

　　1.支架與吊架所用鋼材應平直，無扭曲。下料后長短偏差就在5mm范圍內，切口處無卷邊、毛刺。

　　2.鋼支架與吊架應焊接牢固，無變形，焊縫均勻平整，焊縫長度應符合要求，不得出現裂紋、咬邊、氣孔、 凹陷、漏焊、焊漏等缺陷。

　　3.支架與吊架應安裝牢固，橫平豎直，在有坡度的建筑部位，支架與吊架應與建筑物有相同坡度。

　　4.支架與吊架規格一般扁鐵不應小于30mmX3mm：角鋼不應小于25mmX25mmX3mm。

　　5.嚴禁用電氣焊切割鋼結構或輕龍骨任何部位，焊接后應做防腐處理。

　　6.萬能吊具應采用定型產品，對線槽進行吊裝，并應有各自吊裝卡具或支撐設施。

　　7.固定支點間距一般不應大于1.5-3m，垂直安裝的支架間距不大于2m。在進出接線盒、箱，拐角、轉彎和變形縫兩端及丁安接頭的三端500mm以內應設支持點。

　　8.支架與吊架距離上層樓板和側墻面不應小于150-200mm，距地面不應低于100-150mm。

　　9.嚴禁用木磚固定支架與吊架。

　　鍍鋅線槽和PVC塑料線槽品種介紹

　　一，鍍鋅線槽規格品種布線系統中除了線纜外，槽管是一個重要的組成部分?？梢哉f，鍍鋅線槽槽、PVC槽、金屬管、PVC管是綜合布線系統的基礎性材料。

　　二，在綜合布線系統中使用的線槽主要有以下幾件種：

　　1.鍍鋅線槽和附件

　　2.金屬線管和附件

　　3.PVC塑料線槽和附件

　　4.PVC塑料線管和附件 ，現敘述如下。

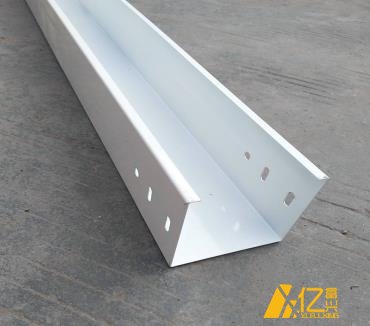

　　三、金屬線槽和塑料線槽 金屬線槽由槽底槽蓋組成，每根槽一般長度為2M，槽與槽連接時應使用相應尺寸的鐵板和螺絲固定。槽的外形如圖7-1所示。

　　1.在綜合布線系統中一般使用的金屬槽的規格有50㎜×100㎜，100㎜×100㎜，100㎜×200㎜等多種規格。

　　四，塑料槽的外形與圖7-1類似，但它品種規格更多，從型號上分有PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-50系列、PVC-40系列等等。

　　1.從規格上分有20㎜×12㎜，25㎜×12.5㎜，25㎜×25㎜，30㎜×15㎜，40㎜×20㎜等等。與PVC槽配套的附件有陽角、陰角、直轉角、平三角、頂三角、左三角、右三角、連接頭、終端頭和接線盒(暗盒、明盒)等。
